超低制作成本穿越机。
这是2.5寸裸桨穿越机里最精致的一台，我不仅手把手教会你如何制作，还把所有的设计图纸免费开源，让你低成本玩耍。
大家好，我是top。我一直想给自己造一台非常暴力的2.5寸裸桨高清穿越机，最近也是攒齐了配件，我想给兄弟们也分享一下这台机器的装机思路。

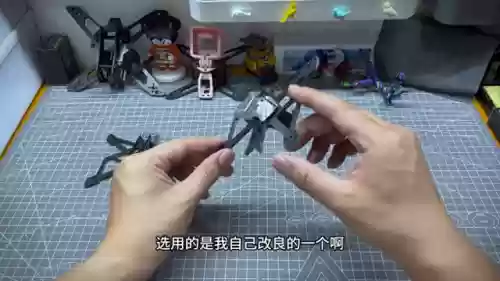

接着奏乐，机架选用的是我自己改良的翼龙骑士机架，这个机架我是给兄弟们免费开源，但在选择头罩的时候，我做了权衡，到底是选择化骨龙的金属CNC的头罩，还是选择刻石的钣金件头罩。为了极致的减轻重量，我最终选择了轻量化的头罩，并且这个头罩有散热结构，可以增加图传的散热性能。
而对于我自己要玩的穿越机，电机一定要用好的，我用的是亚科家的小金罐电机1504 4700KV。飞控是俄了好兄弟的二手的化骨龙AIO，接收机也是俄的好兄弟的jumper家的2.4GELS接收机，我也看了一下它的市场估价。

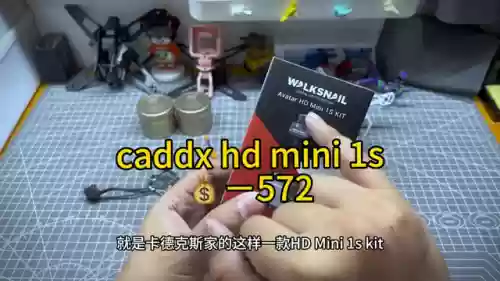

而对于最轻巧的数字图传，我能在市面找到的就是卡德克斯家的这样一款HDMini 1s kit。
·第一步，在碳板上拧好飞控的螺钉。这里分享一个装机小技巧，对于这4颗飞控的螺钉，拧上4个螺母，这样螺钉就不会产生晃动，避免螺钉晃动的抖动对飞控产生额外的影响。

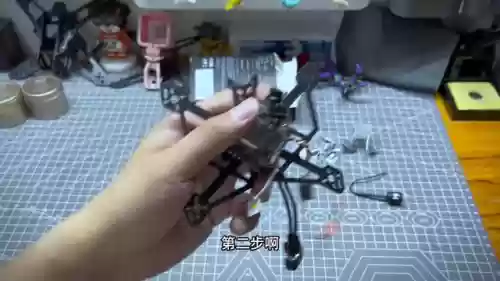

·第二步，飞控和图传先进行夹组，包括头罩都夹组一下，看是否有干涉现象，如果没有任何干涉，继续装机。我的习惯是先装电机，亚科家这个小金罐电机是真的香，给它装到机架上去。
电机装好了，上架子之后是不是非常的帅？

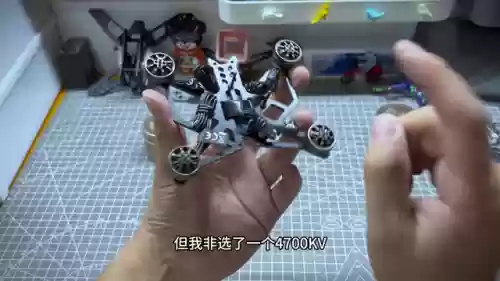

另外很多兄弟装圈机喜欢用1404，这次是亚科家新研发的1504电机，也是为了2.5寸圈圈机而生，但我非选了一个4700KV，给它装在这种裸桨的飞机，试试看它的性能如何。
·然后就是安装飞控，这里提醒兄弟们一定不要用手直接去触摸这些电子元器件，手上有静电就会把电子元器件直接打坏，上电可就冒烟了。这里给兄弟们分享一个小技巧，就是飞控装到底板之后去进行预上吸可能不太方便，所以在装到底板之前把这些电机口、接收机口或者图传摄像头口都给它预上吸，上好吸之后装到机架上去。

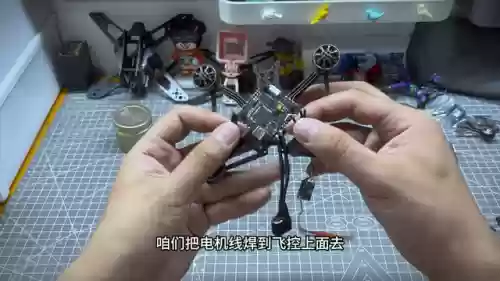

·装好飞控之后去把电机线裁成相应的长度，电机线一定不要留的过长，因为留的过长之后装上桨液容易在飞行过程中把电极线打断，得不偿失。把电机线焊到飞控上面去，电机线焊好了是不是焊的还不错？这里给兄弟们提醒一下，一定要经常刷刷刷，如果焊接过程中飞溅的焊珠留在飞控上，上电可就冒烟了。
·然后把图传装上去，这个头罩是有一个散热器的功能，这是有一个导热片，导热片一定和这个核心是贴在一个方向，装的时候要看准方向再装。我突然发现天线没地方装，所以画两张图，画一个接收机的图纸，画一个图传天线的图纸，一会打印出来进行安装。

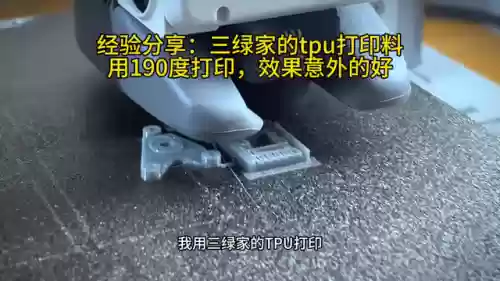

我用三绿家的TPU打印给兄弟们分享一个经验，把温度调到190度，打印效果会非常好。然后就是把接收机塞进接收机的打印件，把天线塞进天线的打印件，是不是严丝合缝，非常舒爽。别忘了图传天线也要塞进图传天线的打印件，一会安装的时候这个地方是要往回折一下，这样直接就能装到机架上去了。
整个机器就装完了，是不是还挺精致的？这个小机器之前叫翼龙骑士，但是装成这个样子是不是像一个小小的时光机，就叫它时光骑士。

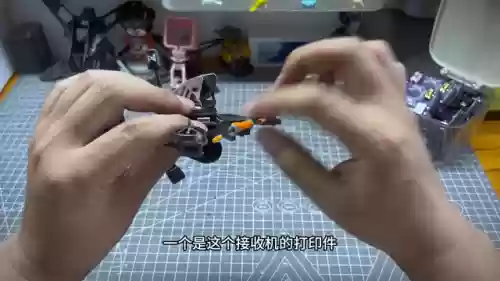

·对于最后的一点点装机工艺可能不太了解，一个是接收机的打印件从下面扎两颗M2的螺钉上去就行，这样能省两颗螺母，直接扎进打印件就非常结实，根本掉不下来。
·而对于图传天线这边设计的有一点小心思，一边是复用了飞塔上的螺钉，直接扎进去，这个地方就能形成固定。
·然后对于尾部是做翻折，翻折之后依旧是从底下穿两颗螺钉，这样又能省下两颗螺母的重量，直接穿进打印件里，这也是非常结实，根本是掉不下来的。
·而对于接收机来说，接收机是穿进打印件之后继续去复用这颗螺钉这一端进行固定，然后做小小的弯折，往下一压就能伸展进头罩里，这个地方就能形成固定。另外这个地方是有一个可视窗的，可以看到接收机灯的状态。
这些所有的打印件也给兄弟们开远，还不赶紧给贴心的top点个赞。
最后别看它是一个巴掌大的小飞机，它可是一个正经的2.5寸裸桨穿越机，桨叶尺寸搭配着亚科家的15044700KV的小金挂件机，注定着它是一台暴力的小飞机。
下一期教会兄弟们如何调餐，一键起飞，祝大家爽飞不炸机！
